Quels sont les différents types de condenseurs automobiles ?

Le condenseur de climatisation automobile est un composant essentiel de l'échange thermique du système de climatisation, souvent considéré comme le « cœur du système de refroidissement ». Selon leurs caractéristiques structurelles, les condenseurs de climatisation automobile se classent principalement en deux catégories : les condenseurs serpentins et les condenseurs à flux parallèle.

Condenseur à tubes et ailettes (serpentin)

• Caractéristiques structurellesTubes plats munis d'ailettes ondulées
• Fonctionnalités de performance: Efficacité de dissipation thermique environ 15 à 20 % supérieure à celle des modèles à tubes et ailettes, poids relativement plus léger
• Applications: Premiers modèles de véhicules, certains véhicules utilitaires

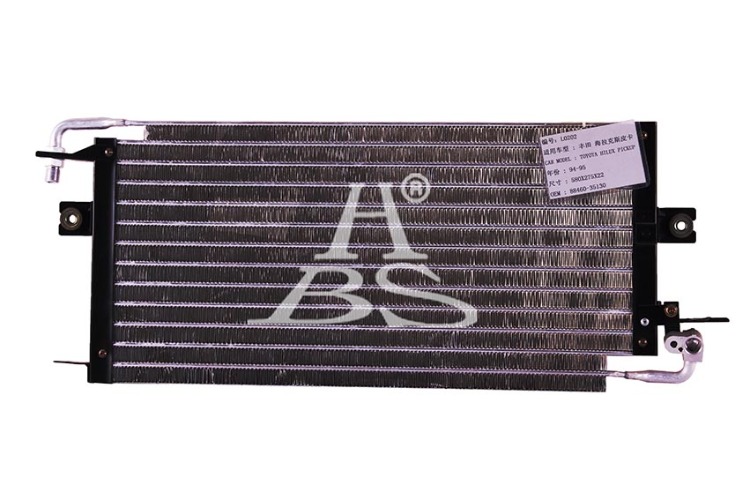

Condenseur pour Toyota Hilux 1994-1995

Condenseur à flux parallèle

Caractéristiques structurellesTubes plats multicanaux + ailettes à persiennes + collecteur

Avantages techniques :

• Amélioration de l'efficacité de dissipation thermique de 30 à 40 % par rapport au type à tubes et ailettes
• Charge de réfrigérant réduite de 20 à 30 %
• Format compact, poids plus léger

Applications: Configuration courante dans les véhicules modernes

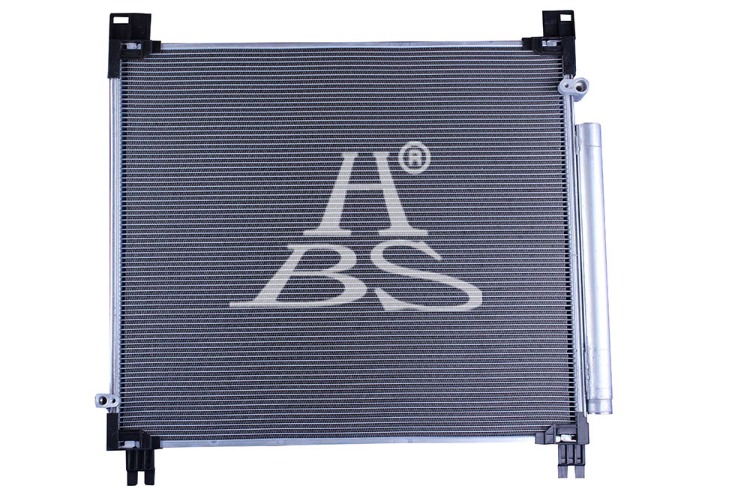

Condenseur pour pick-up Hilux 2016

Conception améliorée du condenseur à flux parallèle :

Conception renforcée: Augmentation de la densité des ailettes de 40 à 50 %, perfectionnement des microcanaux, améliorations des matériaux et des procédés de soudage

Spectacle spécialAdaptabilité aux températures extrêmement élevées (>45 °C), augmentation supplémentaire de la capacité de dissipation de chaleur de 15 à 20 %

Applications: véhicules à énergies nouvelles et autres scénarios de forte charge thermique

Points clés de sélection et de maintenance

1. Principes d'une sélection correcte :

• Principe de compatibilité : Adapter la capacité de refroidissement aux exigences du véhicule d'origine
• Adaptation environnementale : Choisir en fonction du climat de la région et de l'environnement de travail
• Certification de qualité : Sélection de produits conformes aux normes des fabricants d'équipement d'origine (OEM).

2. Points clés pour l'entretien courant :

• Nettoyez régulièrement la surface du condenseur (au moins deux fois par an).
• Inspectez les ailerons pour détecter toute déformation ou obstruction.
• Surveillez la pression du système de climatisation pour un fonctionnement normal.
• Surveillez les variations de l'efficacité du refroidissement et effectuez des contrôles réguliers.

En conclusion

Le condenseur de climatisation automobile constitue l'élément central de dissipation de chaleur du système de climatisation. Son évolution technologique, des modèles traditionnels à tubes et ailettes aux conceptions modernes à flux parallèle, a toujours été axée sur l'amélioration de l'efficacité, la réduction du poids et la minimisation de l'encombrement. Comprendre les caractéristiques et les fonctions des différents condenseurs facilite non seulement la conception et l'entretien des véhicules, mais permet également aux utilisateurs d'optimiser le fonctionnement et la maintenance de leurs systèmes de climatisation.
